一、腐蝕部位及形態(tài)

存在于加氫精制及加氫裂化裝置高溫（300--420℃）的反應(yīng)器容器、加熱爐管及工藝管線。腐蝕形態(tài)為H2S對鋼的化學腐蝕。在富氫的環(huán)境中，90％~98％的有機硫?qū)⑥D(zhuǎn)化為硫化氫。在氫的促進下可使H2S加速對鋼材的腐蝕。在富氫環(huán)境中，原子氫能不斷侵入硫化物垢層中，造成垢的疏松多孔，使金屬原子和H2S介質(zhì)得以互相擴散滲透，因而H2S的腐蝕能不斷進行。

二、腐蝕反應(yīng)

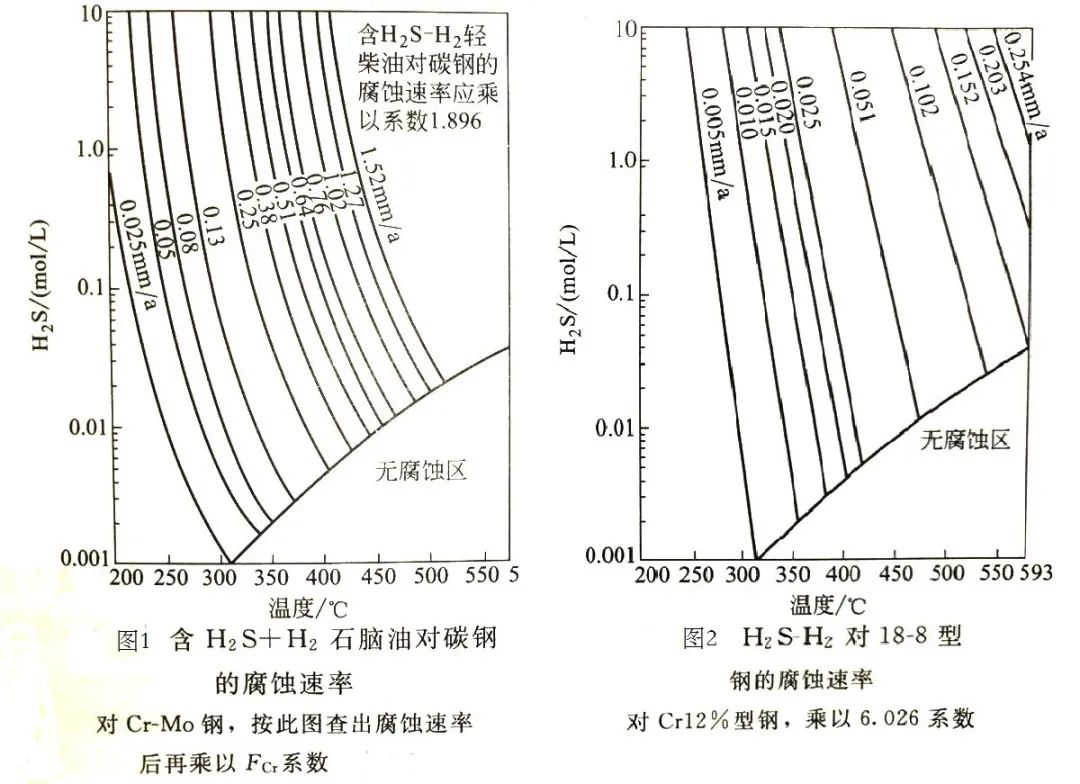

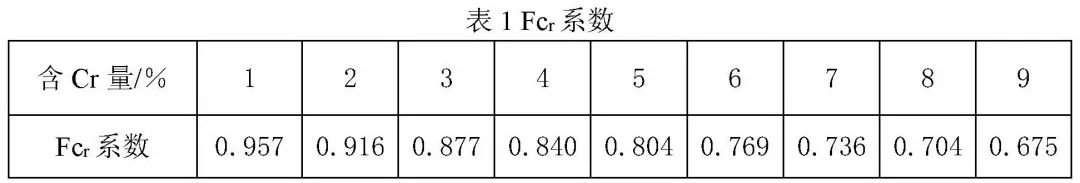

各種鋼材的H2-H2S的腐蝕速率可按庫柏·高曼（Couper Gtorman）曲線查出。圖1是以石腦油為稀釋劑的H2S-H2對碳鋼的腐蝕速率。若以柴油為稀釋劑，H2S-H2對碳鋼的腐蝕速率則應(yīng)乘以1.896倍（腐蝕加重）。若采用Cr-Mo鋼，其腐蝕速率將隨著含Cr量的增加而降低，則需乘以Fcr系數(shù)（表1）。圖2為H2S-H2對18-8型不銹鋼的腐蝕速率，當用Cr12％型鋼，則乘以6.026系數(shù)。

三、腐蝕影響因素

1、濃度

H2S含量在1％（體積分數(shù)）以下時，隨著H2S濃度的增加，腐蝕急劇增加。

2、溫度

當溫度在315~480℃時，溫度的高低是影響腐蝕速率的主要因素。隨著溫度的提高，腐蝕速率將急劇增加，此時溫度每增加55℃，腐蝕速率大約增加2倍。

3、時間

H2S-H2的腐蝕速率隨著腐蝕時間的增長而逐漸下降，超過500h的試驗數(shù)據(jù)比短時間的腐蝕數(shù)據(jù)小2~10倍。圖1及圖2中的腐蝕速率試驗時間均超過500h，有的接近25000h。

四、防護措施及材料選用

高溫H2S-H2腐蝕環(huán)境以材料防腐為主。

1、根據(jù)壓力容器的設(shè)計溫度及硫化氫濃度（體積分數(shù)或摩爾分數(shù)），從腐蝕圖中查取腐蝕速率。當腐蝕速率超過0.2mm/a時，應(yīng)選取更好的材料或選用不銹鋼復(fù)合板或采用堆焊不銹鋼結(jié)構(gòu)，基材按抗氫鋼選用鉻鉬鋼。

2、不銹鋼復(fù)合鋼板的覆層可根據(jù)設(shè)計條件選用0Cr13、0Cr18Nil1Ti或00Cr17Nil4Mo2等低碳不銹鋼板，覆層厚度最少為3mm。

3、不銹鋼堆焊層宜選用雙層，雙層堆焊的過渡層為00Cr25Ni13（E309L），表層為00Cr20Ni0Nb（E347NbL）。

4、操作溫度≤250℃時，在H2-H2S介質(zhì)中選用碳鋼和低合金鋼可滿足操作的要求。

五、夢能服務(wù)與支持

1、免費樣品

如果您對我公司的工業(yè)重防腐油漆產(chǎn)品有需要或者申請樣品試用，請與我們的客服人員取得聯(lián)系。400-878-0506

油漆樣品適用范圍：

用于新建項目：驗證油漆配套的可行性、檢驗附著力、效果圖與實際顏色的色差。

用于維修項目：驗證與舊涂層的兼容性。

用于日常修補：提供少量樣品用于修補破損處。

申請用量：在1KG以內(nèi)免費送貨上門。

2、免費打樣

如果您想看到工業(yè)重防腐油漆在產(chǎn)品上的實際應(yīng)用、外觀、性能測試，請與我們客服人員聯(lián)系，將樣板寄往夢能科技營銷部，由專業(yè)噴涂人員為樣板提供油漆打樣。

3、服務(wù)團隊

夢能對技術(shù)服務(wù)團隊始終進行一系列的標準化管理，從專業(yè)培訓到日常報告的管理都有一整套完善的體系。夢能公司每年都會對技術(shù)服務(wù)人員進行定期的技術(shù)培訓和能力審計，以使每一位技術(shù)服務(wù)人員保持高水準的專業(yè)素質(zhì)，每一位技術(shù)服務(wù)人員都配備先進的涂裝檢驗儀器，儀器設(shè)備均按規(guī)定的時間期限進行定期校驗，以保證每套儀器設(shè)備工作狀況良好。

4、購買通道

零售：購買50kg以內(nèi)，線上購買，抖店直接下單購買。

工廠業(yè)務(wù)：長期合作、量大從優(yōu)、生產(chǎn)調(diào)試、質(zhì)量檢測、開具13%專用發(fā)票

貿(mào)易、代理：提供代工業(yè)務(wù)支持，項目保護。

業(yè)主、總包、設(shè)計院：提供防腐方案設(shè)計、性能檢測、施工方案、現(xiàn)場技術(shù)指導。

涂裝施工：提供解決方案、現(xiàn)場技術(shù)指導。
