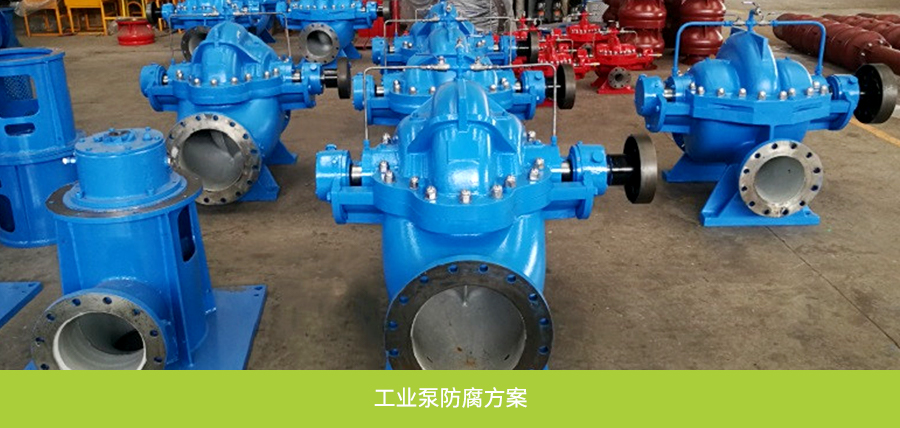

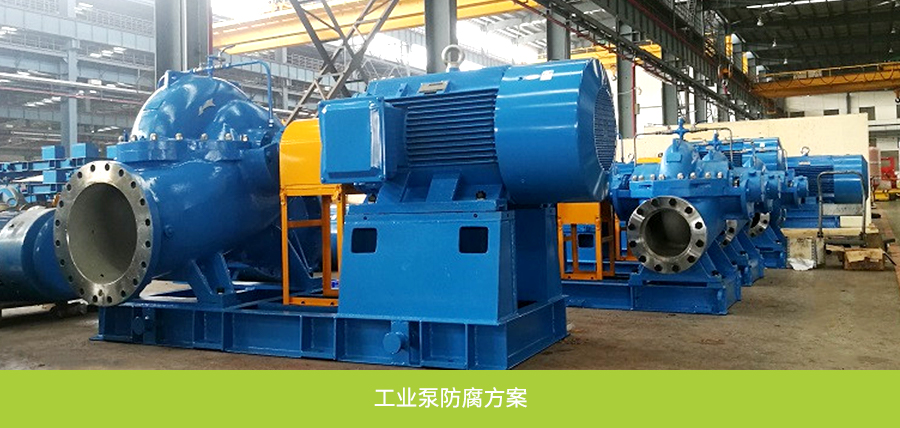

一、工業泵腐蝕背景

隨著科技技術的發展，泵的應用范圍也在迅速擴大。由于泵受使用環境、使用條件的不同影響，葉輪、導葉、泵體等表面發生不同程度的腐蝕。

泵與周圍介質接觸而發生腐蝕，一般有兩種情況：

一是由純化學反應引起的腐蝕。如金屬在酸、堿液中溶解而腐蝕；

二是電化學腐蝕。例如兩種電極電位不同的金屬在海水中相接觸，形成微電池而腐蝕。電化學腐蝕是某金屬與本身電極電位高的另一導體形成“原電池”而引起的腐蝕。其特點是有電流產生。

一、引用標準

現行國家有關標準規范、強制性標準條文等；

《建筑防腐蝕工程施工及驗收規范》 （GB50212-2002）

《涂裝前鋼材表面腐蝕等級和除銹等級標準》 （GB8923-1988）

《涂裝作業安全規程、安全管理規則》 （GB6514-1995）

《防腐蝕涂料的質量要求》 （GB6514-1991）

《涂料作業安全規程、油漆工藝安全及其通風凈化》 （DJ/T6931-1999）

《工業設備、管道防腐蝕工程施工及驗收規范》 （HGJ229-91）

《涂裝作業安全規程涂裝前處理工藝安全》 （GB7692-87）

《建筑施工場界噪聲限值》 （GB12523-90）

ISO9001質量管理體系文件

ISO14001環境管理體系文件

GB/T28001職業健康和安全管理體系文件

一、設計依據

環境條件:大氣環境對建筑鋼結構長期作用下的腐蝕性等級可按表 1 確定。

一、內壁防腐方案

化工泵經常遭受化工大氣或腐蝕性液體的腐蝕,需要用耐腐蝕涂料來保護,特別是防止腐蝕液腐蝕,泵與液體接觸部分的涂料部分應能耐介質的腐蝕和電化腐蝕，在機械密封中采用單個大彈簧結構，也要涂覆涂料，來防止漏損。

特別是大型的結構復雜的化工泵的覆蓋層,不容易做到完全沒有缺陷。同時,在涂裝和設備的運行、安裝和運轉過程中也很難完全保証不撞傷漆膜。所以,在工廠的實際使用中,對于與強腐蝕介質接觸的設備,還要要求涂料耐刮擦。涂料保護層多用于防止氣體介質(化工大氣或其他氣體介質)或腐蝕性較弱的液體介質的腐蝕。

表1：化工泵內壁采用油漆防腐技術

二、外壁防腐方案

可輸送有腐蝕性液體的水泵，適用于化工廠及所有帶有腐蝕性液體的工況；腐蝕強度通常是按PH值區分，PH值一般是以7為區分點，正常情況下，PH值1-6是酸性，8-13為堿性液體。7是中性液體（即液體中不含任何酸堿成分）。酸性液體PH值數字越小，腐蝕性越強，有弱酸、強酸之分，一般情況下PH值在1-4為強酸，5-6為弱酸；8-10是弱堿，11-13為強堿。

大多數耐腐蝕泵之所以可以耐腐蝕主要取決于泵的過流部件的材質，對于耐腐蝕泵來說，需根據輸送介質的不同，選擇泵過流部件的材質。耐腐蝕性能的好壞是泵的材料選擇不可忽視的重要問題。對于化工生產行業來說，泵的耐腐蝕性尤為重要。

表2：化工泵外壁采用石墨烯涂料技術

一、熱水泵內壁防腐

工業生產方面，熱水泵這類設備在很多工礦企業有著廣泛的應用。

大多數企業對于管路輸送需要熱要求，且溫度在100℃以下時，會選擇簡單且經濟的熱循環系統，但使用過程中熱水循環泵經常會出現異常現象，比如振動、噪音以及輸送壓力和流量等。當這些現象出現時，往往泵汽蝕是主要原因。

表1：熱水泵內壁防腐蝕涂料

二、熱水泵外壁防腐

在如今的很多化工生產過程中，對于管路輸送需要伴熱要求，在100℃以下的情況下，大多數會選擇簡單經濟的熱水循環系統。在溫度要求比較高的時候,比如說高于95℃，熱水循環泵經常會出現異常情況，表現在噪音和振動，以及輸出流量和壓力上。當這些現象出現時，往往泵汽蝕是主要原因。

氣蝕是與流體力學相關聯的一種現象，它受流體力學特性和材料的物理特性制約，為流體機械所特有。受溫度、壓力等的影響較大；溫度越高汽化壓力越大，因此產生的氣泡也就越多；當降低壓力至該溫度下的汽化壓力時，也會產生氣泡；氣泡會降低泵吸入端的壓強，當泵吸入壓強降到水的飽和蒸汽壓以下時，液體又會產生氣泡；氣泡團聚在壓差的作用下破裂，造成金屬表面疲勞和裂紋。

表2：熱水泵外壁防腐+隔熱保溫功能

一、清水泵內壁防腐方案

清水泵用途最廣，也就是所有溫度在80℃以下，沒有腐蝕性元素，沒有顆粒的液體統稱為清水。適用于工廠、城鎮建設、礦山、電站、農田水利工程等領域，主要用于輸送不含固體顆粒的清水或物理、化學性質類似于清水的液體。

表1：清水泵內壁采用石墨烯無溶劑油漆技術

二、清水泵外壁防腐方案

水泵的腐蝕對固體部件表面的破壞產生的原理是非常復雜的，實驗證明，氣泡的行程、發展和潰滅所產生的水錘效應以每秒十萬乃至二十萬次的頻率進行，使水輪機過流表面局部承受反復的沖擊載荷。在反復的沖擊載荷下，金屬材料會產生疲勞破壞，這是產生腐蝕現象的主要原因。

表2、清水泵外壁采用石墨烯涂料

一、排污泵內壁防腐方案

排污泵是引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類。排污泵通常情況下排污泵的使用環境的特殊性，一般材料其本身的結構是極其容易發生腐蝕的，溫度、濕度以及空氣等外部的環境會直接導致腐蝕現象的發生。

表1、排污泵內壁采用石墨烯油漆技術

二、排污泵外壁防腐方案

排污泵在工業生產的應用中越來越廣泛，尤其在化工領域，排污泵日益發揮著重要重要。通常情況下排污泵的使用環境的特殊性，一般材料其本身的結構是極其容易發生腐蝕的，溫度、濕度以及空氣等外部的環境會直接導致腐蝕現象的發生。

表2、排污泵外壁采用石墨烯油漆技術
