在工程結(jié)構(gòu)中，一般需要將不同的結(jié)構(gòu)件相互連接，縫隙是不可避免的，如：不同結(jié)構(gòu)件之間的連接，如金屬和金屬之間的鉚接、搭焊、螺紋連接，以及各種法蘭盤之間的襯墊等金屬和非金屬之間的接觸。特別是管殼式換熱器的管板和管束間，無論采取何種脹接方式，縫隙是不可避免的?？p隙腐蝕與空穴、墊片下、搭接縫、表面沉積物以及螺帽、鉚釘帽下的縫隙內(nèi)存在的少量靜止的溶液有關(guān)。環(huán)境中的腐蝕性液體可以進入到這些縫隙中，但又不能自由流動，因此，造成了這種特殊的腐蝕形式。幾乎所有的金屬都可能產(chǎn)生縫隙腐蝕，但以依賴鈍化而耐蝕的金屬，如不銹鋼、鋁合金、鈦合金等更容易產(chǎn)生這種腐蝕。幾乎所有的腐蝕介質(zhì)（包括淡水）都能引起金屬的縫隙腐蝕，而含Cl-的溶液通常是縫隙腐蝕最敏感的介質(zhì)。在壓力容器上，常發(fā)生在各種開孔的法蘭密封墊下、管殼式換熱器的管板孔內(nèi)、覆蓋層破損處、螺栓連接的接合部和螺紋結(jié)合部等處。縫隙是引起腐蝕的主要設(shè)計缺陷，也是許多壓力容器在設(shè)計中難以避免的，特別是結(jié)構(gòu)的連接處和支撐處。

一、縫隙腐蝕定義

縫隙腐蝕又稱間隙腐蝕，是電解質(zhì)溶液中，在金屬與金屬或金屬和非金屬之間構(gòu)成狹窄的縫隙內(nèi)，介質(zhì)的遷移受到阻滯時而產(chǎn)生的一種局部腐蝕形態(tài)。金屬表面上由于存在異物或結(jié)構(gòu)上的原因而形成縫隙，使縫隙內(nèi)的物質(zhì)遷移困難所引起的縫隙內(nèi)金屬產(chǎn)生的一種局部腐蝕形態(tài)，稱為縫隙腐蝕?？p隙包括金屬與金屬間形成的縫隙、金屬與作為法蘭盤連接墊圈等的非金屬材料（塑料、橡膠、玻璃、纖維板等）接觸所形成的縫隙，以及腐蝕產(chǎn)物、砂粒、灰塵、污物、海生物等沉積或附著在金屬表面上所形成的縫隙等，在一定電解質(zhì)溶液中都會在縫隙的局部范圍內(nèi)產(chǎn)生嚴(yán)重的腐蝕。沉積在金屬表面的腐蝕產(chǎn)物、沉積物、碎屑、污泥和結(jié)垢等沉積物引起的腐蝕，又稱垢下腐蝕。在金屬表面有機覆蓋層下所見到的絲狀（纖維狀）腐蝕（filiform corrosion）也是一種特殊的縫隙腐蝕形式。

二、縫隙腐蝕對壓力容器的危害

由于縫隙腐蝕是發(fā)生在電解質(zhì)溶液中（特別是含有Cl-的介質(zhì)中），在狹窄的金屬與金屬或金屬與非金屬縫隙表面之間局部腐蝕。這種腐蝕能夠破壞機械連接的完整性和設(shè)備的密封性，使設(shè)備的正常運行造成嚴(yán)重的故障或失效以至于釀成破壞性的事故?？p隙腐蝕往往發(fā)生在螺栓、墊片、設(shè)備與接管的法蘭面等機械連接的構(gòu)件所形成的縫隙部位，管殼式換熱器管板與管束連接部位，設(shè)備焊接缺陷如未焊透和咬邊等也是縫隙腐蝕的多發(fā)部位。這些部位通常存在較大的工作應(yīng)力或焊接殘余應(yīng)力，在應(yīng)力作用下，縫隙腐蝕可使局部介質(zhì)形成材料的SCC敏感環(huán)境，腐蝕轉(zhuǎn)變SCC敏感性，加速了結(jié)構(gòu)的破壞。另外，在設(shè)備運行中產(chǎn)生的腐蝕產(chǎn)物、沉積物、碎屑、污泥和結(jié)垢附著在金屬表面形成的縫隙也會發(fā)生縫隙腐蝕?？p隙腐蝕不只限于不銹鋼，在包括鈦、鋁、銅和鎳基合金等許多合金系列中都會發(fā)生，如氯堿工業(yè)鈦設(shè)備常發(fā)生縫隙腐蝕。與點蝕所造成的危害一樣，縫隙腐蝕也會造成設(shè)備腐蝕穿透，物料泄漏。對于換熱器會造成列管穿孔，換熱器中的介質(zhì)污染，換熱器溫度和壓力的失穩(wěn)等，同樣造成設(shè)備失效和停車事故或環(huán)境污染以及威脅安全生產(chǎn)等，是管殼式換熱器的主要失效形式之一。如，核電站的蒸汽發(fā)生器管子發(fā)生損壞的一種重要形式是“壓凹腐蝕”,它是由于蒸汽發(fā)生器的鎳基合金（如,Inconel 600）傳熱管與原先采用的碳鋼管板（或支撐板）之間形成了環(huán)形縫隙，碳鋼管板在高溫水中發(fā)生縫隙腐蝕，比基體金屬大1倍左右的腐蝕產(chǎn)物擠壓傳熱管管壁而造成管徑減小，產(chǎn)生凹痕的現(xiàn)象。由于應(yīng)力的作用，還易導(dǎo)致管子破裂，嚴(yán)重影響核電站的安全運行。垢下腐蝕速率一般較全面腐蝕快1個數(shù)量級以上，常造成腐蝕部位的穿孔，是造成換熱器等壓力容器常見的失效形式之一?？p隙腐蝕將減小部件的有效幾何尺寸，降低吻合程度?？p內(nèi)腐蝕產(chǎn)物的體積增大，形成局部應(yīng)力，并使裝配困難。

三、縫隙腐蝕形貌

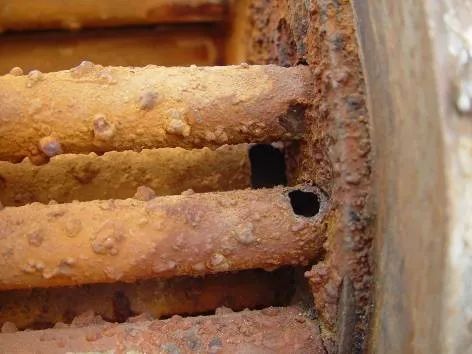

縫隙腐蝕按其表現(xiàn)出來的形式，可分為穿透腐蝕、絲狀腐蝕、沉積腐蝕3種常見的特殊形態(tài)?？p隙腐蝕在多數(shù)情況下是宏觀電池腐蝕，腐蝕形態(tài)從金屬縫隙內(nèi)金屬的點蝕、晶間腐蝕、SCC、腐蝕疲勞到全面腐蝕都有，一般說來，耐蝕性好的材料易出現(xiàn)點蝕等局部腐蝕，而耐蝕性差的易出現(xiàn)活化態(tài)全面腐蝕?？p隙內(nèi)酸化嚴(yán)重時，以全面腐蝕為主，酸化較弱時，易出現(xiàn)局部腐蝕，圖4-38?？p隙或沉積物的存在往往會促進不銹鋼的點蝕，發(fā)生縫隙腐蝕時，縫隙內(nèi)部一般出現(xiàn)加速腐蝕，而縫隙外部則腐蝕較輕。但銅及銅合金由于濃差引起的腐蝕位于接近縫隙的暴露表面處，而不是在縫隙內(nèi)部，即縫隙口為陽極，而縫隙內(nèi)部則可成為陰極，有時還可觀察到銅的沉積。垢下腐蝕，因閉塞區(qū)為酸性腐蝕，伴有氫氣產(chǎn)生，所以在沉積物表面會產(chǎn)生半球狀鼓包，垢下一般呈較大的腐蝕坑，嚴(yán)重的穿透壁厚，圖4-39。與點蝕一樣，受重力影響，向上的表面腐蝕較豎直和向下的表面嚴(yán)重。

四、夢能服務(wù)與支持

1、免費樣品

如果您對我公司的工業(yè)重防腐油漆產(chǎn)品有需要或者申請樣品試用，請與我們的客服人員取得聯(lián)系。400-878-0506

油漆樣品適用范圍：

用于新建項目：驗證油漆配套的可行性、檢驗附著力、效果圖與實際顏色的色差。

用于維修項目：驗證與舊涂層的兼容性。

用于日常修補：提供少量樣品用于修補破損處。

申請用量：在1KG以內(nèi)免費送貨上門。

2、免費打樣

如果您想看到工業(yè)重防腐油漆在產(chǎn)品上的實際應(yīng)用、外觀、性能測試，請與我們客服人員聯(lián)系，將樣板寄往夢能科技營銷部，由專業(yè)噴涂人員為樣板提供油漆打樣。

3、服務(wù)團隊

夢能對技術(shù)服務(wù)團隊始終進行一系列的標(biāo)準(zhǔn)化管理，從專業(yè)培訓(xùn)到日常報告的管理都有一整套完善的體系。夢能公司每年都會對技術(shù)服務(wù)人員進行定期的技術(shù)培訓(xùn)和能力審計，以使每一位技術(shù)服務(wù)人員保持高水準(zhǔn)的專業(yè)素質(zhì)，每一位技術(shù)服務(wù)人員都配備先進的涂裝檢驗儀器，儀器設(shè)備均按規(guī)定的時間期限進行定期校驗，以保證每套儀器設(shè)備工作狀況良好。

4、購買通道

零售：購買50kg以內(nèi)，線上購買，抖店直接下單購買。

工廠業(yè)務(wù)：長期合作、量大從優(yōu)、生產(chǎn)調(diào)試、質(zhì)量檢測、開具13%專用發(fā)票

貿(mào)易、代理：提供代工業(yè)務(wù)支持，項目保護。

業(yè)主、總包、設(shè)計院：提供防腐方案設(shè)計、性能檢測、施工方案、現(xiàn)場技術(shù)指導(dǎo)。

涂裝施工：提供解決方案、現(xiàn)場技術(shù)指導(dǎo)。
