一、水工機械腐蝕背景

水工機械上常見的金屬結構長期在日光曝曬、陰暗潮濕、干濕交替、常浸水下、高速水流沖刷、水生物腐蝕、泥沙、冰凌及其它漂浮物的沖磨等惡劣環境下工作，極易發生銹蝕。因此，做好水工機械金屬結構的防腐工作，無論從保證安全運用、延長使用壽命來說，還是從節約金屬材料來說，都有十分重大意義。金屬銹蝕有化學腐蝕和電化學腐蝕兩種?；瘜W(xué)腐蝕是在沒有電流產生的情況下發生的腐蝕；電化學腐蝕是金屬與電解質溶液接觸時形成無數小的腐蝕電池而引起的腐蝕。水工機械金屬結構的腐蝕大多屬于這類腐蝕，對結構物的破壞十分嚴重，危害極大。這就是日常使用的干電池的放電原理，是靠電池內部其中一種金屬被腐蝕的過程而實現的，這種腐蝕現象就叫電化學腐蝕。

一、引用標準

現行國家有關標準規范、強制性標準條文等；

《建筑防腐蝕工程施工及驗收規范》 （GB50212-2002）

《涂裝前鋼材表面腐蝕等級和除銹等級標準》 （GB8923-1988）

《涂裝作業安全規程、安全管理規則》 （GB6514-1995）

《防腐蝕涂料的質量要求》 （GB6514-1991）

《涂料作業安全規程、油漆工藝安全及其通風凈化》 （DJ/T6931-1999）

《工業設備、管道防腐蝕工程施工及驗收規范》 （HGJ229-91）

《涂裝作業安全規程涂裝前處理工藝安全》 （GB7692-87）

《建筑施工場界噪聲限值》 （GB12523-90）

ISO9001質量管理體系文件

ISO14001環境管理體系文件

GB/T28001職業健康和安全管理體系文件

一、設計依據

環境條件:大氣環境對建筑鋼結構長期作用下的腐蝕性等級可按表 1 確定。

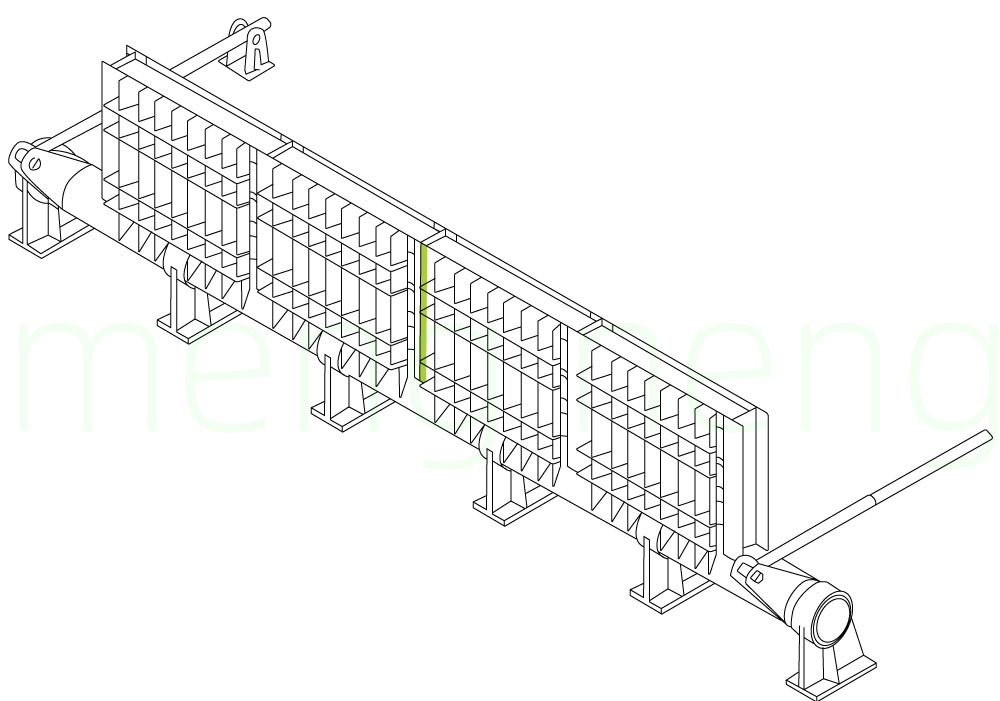

一、閘門防腐方案

腐蝕不僅影響結構的安全運行，還要消耗大量的人力、物力、財力來進行防腐蝕工作，據一些水閘工程統計，每年用于閘門防腐的經費約占全年維修費用的一半，同時還要調動大量的勞動力來除銹、油漆或噴涂等。因此，為了有效地控制鋼鐵的腐蝕，延長鋼閘門的使用壽命，確保水利水電工程的完整和安全，鋼閘門的長效防腐問題已引起人們的廣泛關注。

水利水電工程中的鋼結構水閘門及鋼結構，有的長期浸于各種水質（海水、淡水、工業廢水等）中；有的由于水位變化或閘門啟閉常處于干濕交替的環境：有的還會受到高速水流的沖擊和泥沙、漂浮物、冰凌的磨擦；位于水面或水上部分還受到水蒸發的潮濕氣氛和飛濺的水霧作用；處于大氣中工作的結構還受到日光、空氣的作用。因為水工閘門的工作環境惡劣，影響因素眾多，我們有必要對腐蝕因素做一下分析。

閘門的工作環境惡劣，影響因素眾多，其閘門腐蝕的因素有：

1）氣候因素：閘門水上部位易受日曬雨淋、潮濕氣氛等的作用而發生腐蝕；

2）鋼結構表面狀態：粗糙、機械損傷、空穴、焊接缺陷、縫隙等對腐蝕影響很大；

3）應力和變形：應力和變形越大，腐蝕越甚。

4）水質：淡水含鹽量較低，閘門的腐蝕視其化學成分及污染情況有所差異；海水含鹽量高，導電性好，海水中含有大量氯離子，對鋼鐵的腐蝕性大，閘門在海水中腐蝕嚴重。

5）水流速度：閘門受到水流及水中夾帶的泥沙等磨粒對金屬表面高速沖擊，產生沖蝕磨損；同時，水體的流動使極化作用加強，比較容易將腐蝕產物從結構表面隨水流沖走，使腐蝕加快，所以經常開閘泄水的閘門比長期關閉的閘門腐蝕嚴重。

表1：鋼制閘門采用熱噴鋅+油漆防腐方案

熱噴鋅工藝是一種閘門防腐施工技術，通過將高溫熔化的鋅霧化成顆粒噴射到閘門表面上，形成鋅鐵合金層，以達到防腐防銹的效果。具體來說，熱噴鋅工藝包括表面處理（如噴砂除銹打糙）、熱噴涂（使用火焰線材噴槍噴鋅，涂層厚度約為160μm）、后處理（刷涂和噴涂油漆相結合，底漆和面漆的厚度有特定要求）等步驟 。這一工藝不僅提高了閘門的耐腐蝕性能，還能延長其使用壽命。

表2：鋼制閘門采用冷噴鋅防腐方案

冷噴鋅替代熱噴鋅的優勢主要體現在以下幾個方面：首先，冷噴鋅施工更為簡便高效，可以采用刷涂、滾涂或噴涂等多種方式，操作簡單靈活，而熱噴鋅工藝相對復雜 。其次，冷噴鋅在環保方面表現更優，產生的污染物較少，對環境和人體的影響小，符合國家環保發展政策 。再者，冷噴鋅的能耗較低，無需像熱噴鋅那樣消耗大量能源來維持高溫環境 。此外，冷噴鋅涂層的耐久性較好，維護周期長，可降低長期維護成本 。最后，冷噴鋅涂層出現局部損壞時，修補較為容易，可直接在受損部位進行涂覆，而熱噴鋅的修補往往需要復雜的預處理過程 。

表3：鋼制閘門采用石墨烯油漆防腐方案

石墨烯涂料應用于閘門具有顯著優勢：其高比表面積和導電導熱性提升防腐性能，增強基材附著力，降低涂層厚度同時提高耐磨性。石墨烯的力學性能改善了涂膜的耐沖擊性和柔韌性，適應環境變化，減少裂紋。環保無毒，提高閘門工作效率，降低維護成本，是環保和性能兼?zhèn)涞睦硐脒x擇。

一、啟閉機防腐新建方案

啟閉機在水工機械中已被廣泛應用，它的工作效率高、性能可靠、運行安全，不過，啟閉機主要控制水工機械中水位的重要構件，長期浸沒水下，在啟閉時頻繁的干濕交替，受到高速水流的沖刷，特別是水線部分受到水、日光及水生物的作用，還受到水浪、泥沙、冰凌和其他漂浮物的沖蝕，鋼材很容易腐蝕，若出現腐蝕問題處理不當或不及時，則故障率會大大提高，可靠性、安全性自然會降低，甚至?xí)l(fā)水工機械運行事故。

表1：啟閉機采用石墨烯油漆防腐方案

一、攔污柵防腐新建方案

攔污柵一般設在引水隧洞或壓力和抽水管道進口，用于攔阻水流挾帶的雜木、雜草等污物，保證水工機械設備安全運行的結構。攔污柵由邊框、橫隔板、柵條構成，支撐在混泥土墩墻上，一般用鋼材制造。由于攔污柵長期處于潮濕的環境中，受到水流、空氣以及泥沙等物質的作用極易發生腐蝕。

攔污柵腐蝕的主要因素：

1）氣候因素：閘門水上部位易受日曬雨淋、潮濕氣氛等的作用而發生腐蝕；

2）金屬結構表面狀態：粗糙、機械損傷、空穴、焊接缺陷、縫隙等對腐蝕影響很大；

3）應力和變形：應力和變形越大，腐蝕越甚。

4）水質：淡水含鹽量較低，閘門的腐蝕視其化學成分及污染情況有所差異；海水含鹽量高，導電性好，海水中含有大量氯離子，對鋼鐵的腐蝕性大，閘門在海水中腐蝕嚴重。

表1：攔污柵翻新/新建油漆防腐方案

一、卷揚機防腐新建方案

卷揚機，用卷筒纏繞鋼絲繩或鏈條提升或牽引重物的輕小型起重設備，又稱絞車。卷揚機可以垂直提升、水平或傾斜拽引重物。主要運用于建筑、水利工程、林業、礦山、碼頭等的物料升降或平拖。

表1：卷揚機采用石墨烯油漆防腐方案
